充电头网拿到了一款爱玛品牌的锂电专用充电器，这款充电器为48V锂电池充电，输出电流为4A，输出功率为218W，对较大容量的锂电池组充电，能显著缩短充电时间。充电器为自带电源线和充电线设计，内置散热风扇用于充电过程中降温。下面就对爱玛这款锂电专用充电器进行拆解，看看内部的做工和方案。
爱玛218W锂电专用充电器开箱
包装盒上印有爱玛品牌logo以及产品名称，这是一款锂电专用充电器，还专门设计了醒目的黄色提示标识。
侧面印有输入电压、电池电压、充电电流、工作环境、插头类型等信息，制造商为重庆力华自动化技术有限责任公司。
包装内含充电器和使用说明书。
和此前拆解的其它电动车充电器相比，爱玛这款造型与众不同，顶面外壳凸起设计。
凸起区域设有爱玛品牌logo和四道竖直凹槽。
另一端设有充电指示灯，通电后亮绿光。
侧身贴有醒目的黄色警示贴纸。
机身两端设有散热窗口，内置风扇进行主动散热。
此外输入输出线缆做了抗弯折保护设计。
底部贴有产品铭牌贴纸，印有相关参数和注意事项。
充电器型号DZL482001，支持220V~50Hz 1.7A输入，以及54.6V4A输出，适用于48V20-24Ah锂电池。

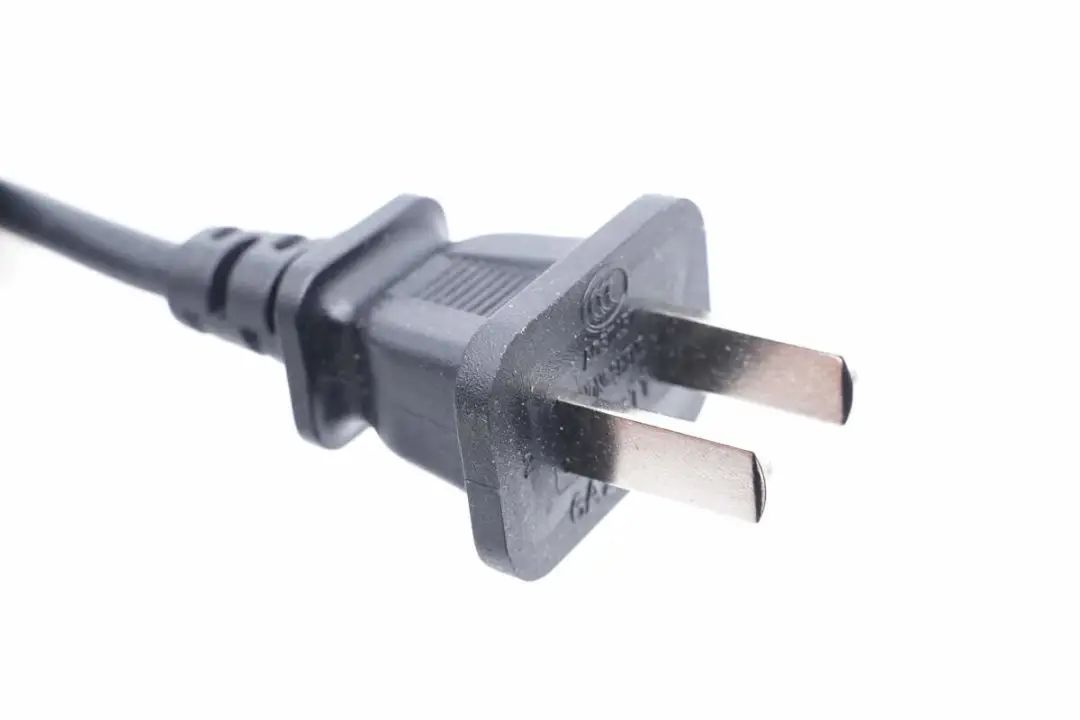

电源线采用比较常见的双脚插头。
输出端线缆采用梯形头，内部充电触点采用防反接设计，此外设计有挂钩方便充满电后拔出。
顶面有100V10A规格信息。
测得输入线缆长度约为100.5cm。
充电器机身长度为174.65mm。
宽度为80.63Mm。
厚度为54.91mm。
输出线缆长度约为99cm。
整体重量约为59g。
爱玛218W锂电专用充电器拆解
看完了爱玛这款锂电充电器的外观展示，下面就进行拆解，一起看看内部的用料和设计。
拧开后盖外侧四根固定螺丝，拆开充电器外壳。

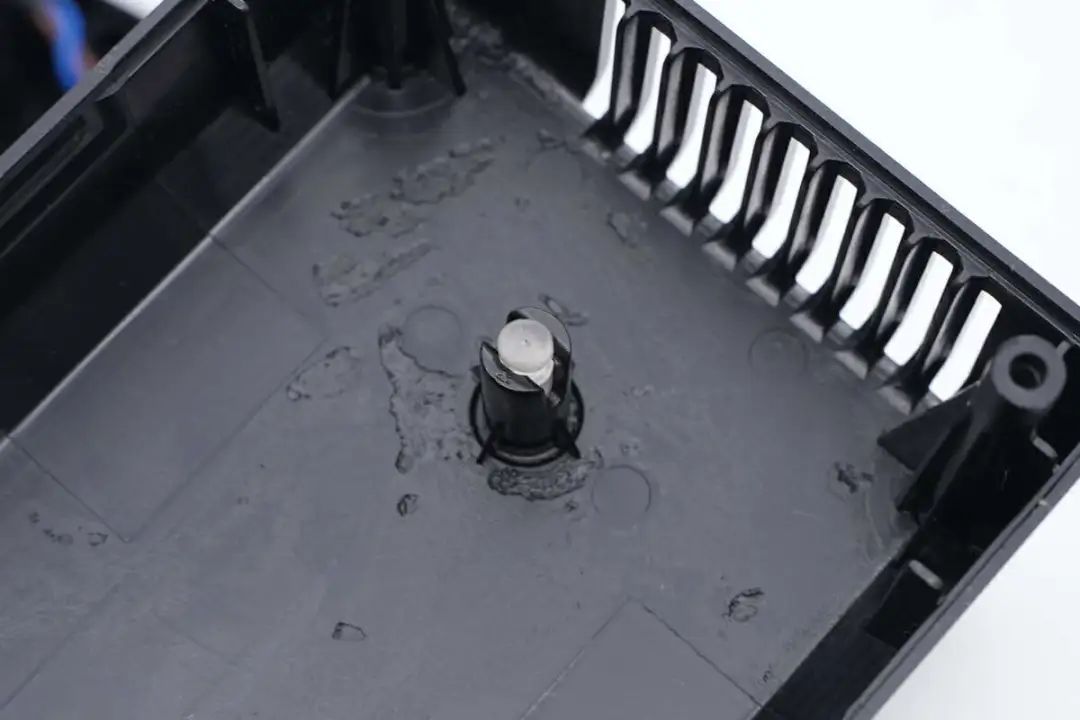

外壳内部对应指示灯的位置固定导光柱，用于电池充电状态指示。
充电器内部PCBA模块一览，其中输入输出线均为直接焊接连接。PCBA模块采用部分灌封处理，防止潮气和异物进入，并且增加机械强度。在左侧为散热风扇，风扇导线套管绝缘。
连接风扇供电的连接器特写。
输出导线直接焊接，焊点被封胶覆盖。
散热风扇为零极品牌，型号DH5012，直径为5CM，规格为12V 0.08A。
从外壳中取出PCBA模块，PCBA模块采用独立的塑料外壳固定。
PCBA模块与外壳之间通过灌胶密封。
取下初级开关管和输出整流管固定的散热片，继续进行拆解。
PCBA模块正面一览，其中左侧为交流输入端，焊接保险丝，压敏电阻，NTC热敏电阻，整流桥，初级开关管，变压器。右侧焊接整流二极管，防反接二极管，滤波电容等元件。
背面焊接初级控制器，次级控制器以及一些贴片元件。
充电器输入端一览，焊接保险丝，压敏电阻，NTC热敏电阻，整流桥和高压滤波电容。

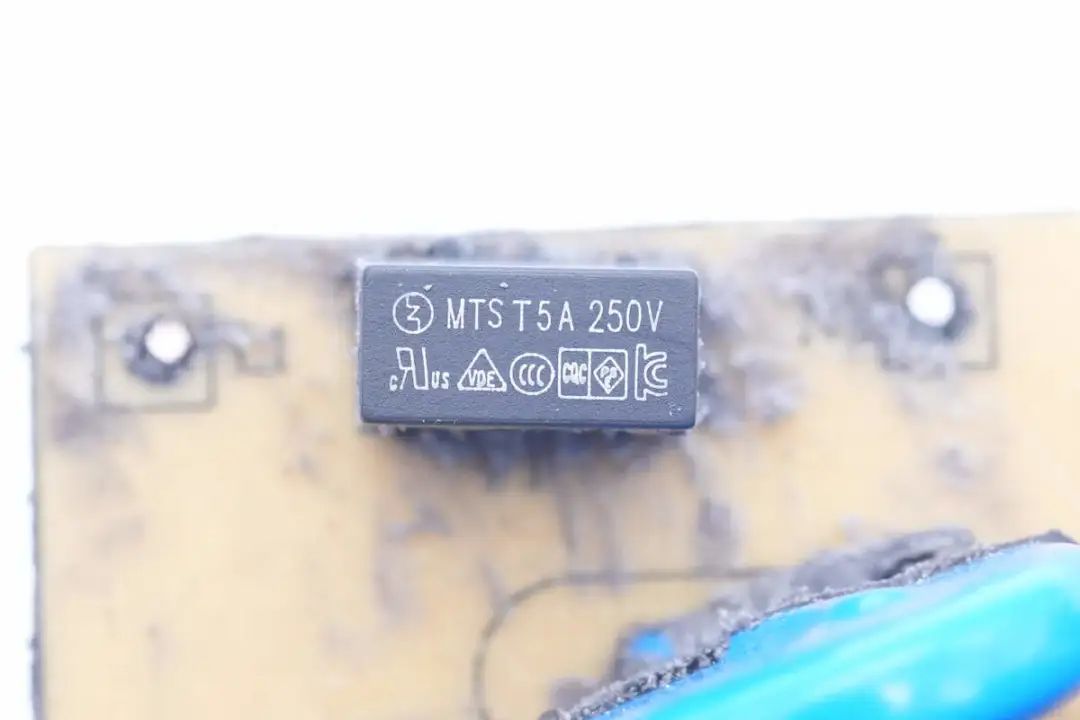

输入端延时保险丝规格为5A 250V。
压敏电阻丝印14D511K，用于浪涌过电压保护。
NTC热敏电阻为MF72系列，型号5D11，用于抑制充电器插电的浪涌电流。
整流桥型号GBU610，规格为6A 1000V。

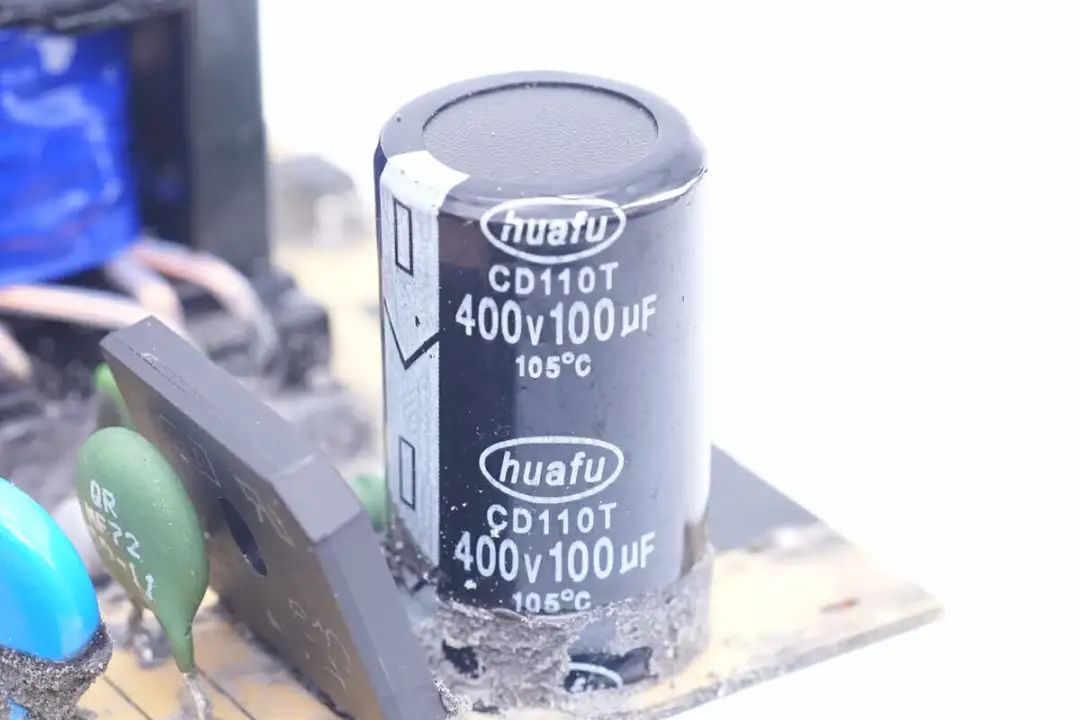

高压滤波电容规格为400V100μF，来自成都大森电子。
初级主控芯片丝印UTC81515A，采用SO8封装。
初级开关管来自江苏东海半导体，型号14N65。
50V22μF电解电容用于主控芯片供电滤波。
变压器胶带标注输出功率为48V4A。
蓝色Y电容特写。
817C光耦用于输出电压反馈。
输出整流管采用MUR1560，是一颗15A 600V的超快恢复整流管。
输出端焊接电源指示灯和防反接二极管。
一颗无标的MCU用于充电控制。
防反接二极管焊接在一块PCB上，型号MBR20100CT，规格为100V 20A。
连接散热风扇的插座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
爱玛这款锂电专用充电器输出电压为54.6V，输出电流4A，适用于48V 20-24Ah锂电池。充电器自带1米长电源输入线和充电输出线，输出线采用防反接设计，确保极性正确。充电器内置散热风扇，加快空气流动，带走充电产生的热量。
充电头网通过拆解了解到，爱玛锂电专用充电器采用导热胶灌封工艺，初级开关管和次级整流管使用散热片配合风扇散热，散热风扇通过连接器连接。充电器内部为反激架构，充电由一颗无标的MCU进行控制，通过光耦进行反馈，实现恒压恒流控制。
